El funcionamiento del motor a gasolina.

Funcionamiento de las Válvulas de Motor

Válvula de Motor


4 Tiempos
Descripción básica
de un motor de
combustión interna
de pistones.

Admisión y Escape de Competición

El material con que se construyen las válvulas y los asientos son de primera calidad. Durante la operación del motor, la válvula de admisión varía su temperatura entre los 200° y 400° Celsius. La de escape entre 600° y 800°. Estas piezas están sujetas a grandes cargas de compresión sumergidas en un ambiente de gases corrosivos. A 7.000 RPM de motor las válvulas golpean el asiento 3.500 veces por minuto.

Tipos de Válvula para Motor de Pistones
Cabeza plana.Tipo convexa.De competición.

Cabeza Plana: para motores de automóvil. Buena resistencia.
Convexa: para motores industriales. Gran resistencia.
Cóncava: para competición. Gran flujo, poca resistencia.

Refrigeración de Válvulas

La válvula de admisión se refrigera con gases frescos que entran al motor. La de escape disipa su calor cuando toma contacto con el asiento de válvula. Esta es una las razones que obligan a mantener la refrigeración de la culata en condiciones óptimas. La temperatura de los asientos de válvula debe ser lo más baja posible. El ancho del asiento en la válvula debe aumentarse si se observa erosión en esa área.

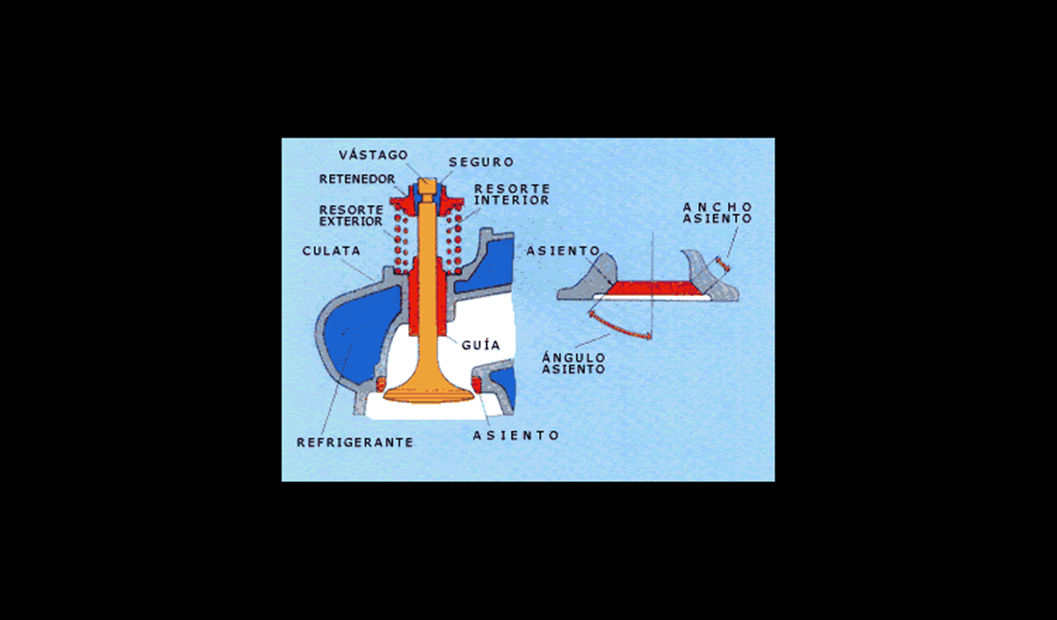

Posicionadores de Válvula
Estos elementos son los que mantienen a la válvula en posición cuando se encuentra montada en la culata. Pulse sobre las imágenes que aparecen a continuación para observar en detalle.
Retenedor y sello  de válvula.Válvula montada en la culata.

Alineación del Balancín
Un aspecto importante que se debe considerar al armar el tren de distribución, es el ángulo entre el balancín y la válvula. Este debe ser de 90° al iniciar el contacto.
Alineación de balancín.

Flotación de Válvulas
El movimiento de la válvula, cuando retorna a su asiento debe ser veloz. La pieza que se encarga de lograr esto es el resorte de vávula el cual debe ser capaz de desplazar la válvula a su asiento a mayor velocidad que la del movimiento del balancín.
Cuando un motor opera a altas revoluciones y no tiene los resortes adecuados, sus válvulas no alcanzan a cerrar ("flotan"). El balancín las vuelve a abrir antes de que se apoyen en su asiento.

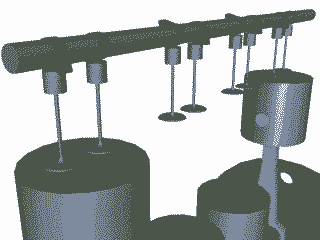

Operación del tren de distribución.
